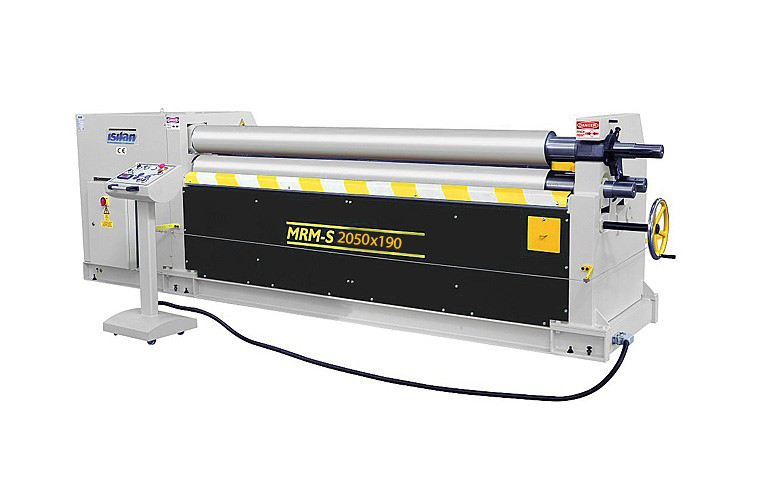

Вальцы для металла — это листогибочные станки, предназначенные для пластического формообразования металлических заготовок. С их помощью из плоского листа получают цилиндрические, конические, овальные и дугообразные детали без резки и снятия припуска.
Вальцевание — это операция холодной или горячей обработки металла давлением, при которой лист проходит между вращающимися валками и постепенно приобретает заданную форму. Процесс выполняется без удаления материала, поэтому относится к металлосберегающим технологиям.
Заготовка деформируется под действием:
В отличие от гибки на прессе, где лист деформируется по одной или нескольким линиям, вальцы для листового металла формируют плавную криволинейную поверхность. Это особенно важно при изготовлении обечаек, цилиндров, конусов и элементов воздуховодов.
Станок позволяет изготавливать:
На практике станок вальцы для листового металла часто используется не только для выпуска готовых изделий, но и для предварительного формирования заготовки перед сваркой. Например, лист сначала прокатывают в цилиндр, после чего продольную кромку соединяют сварным швом.
Независимо от конкретной модели, вальцы для металла включают несколько основных узлов. Их жесткость, точность изготовления и возможность регулировки напрямую влияют на качество готовой детали.
Рама воспринимает нагрузку, возникающую при деформировании листа. Она может быть выполнена из сварного стального профиля или представлять собой литое либо сварное основание.
К раме крепятся вертикальные стойки. Они удерживают рабочие валки, подшипниковые опоры, механизмы регулировки и привод. При недостаточной жесткости рамы возникает прогиб, из-за которого толщина и радиус гибки по ширине листа могут отличаться.
Для промышленного оборудования особенно важны:

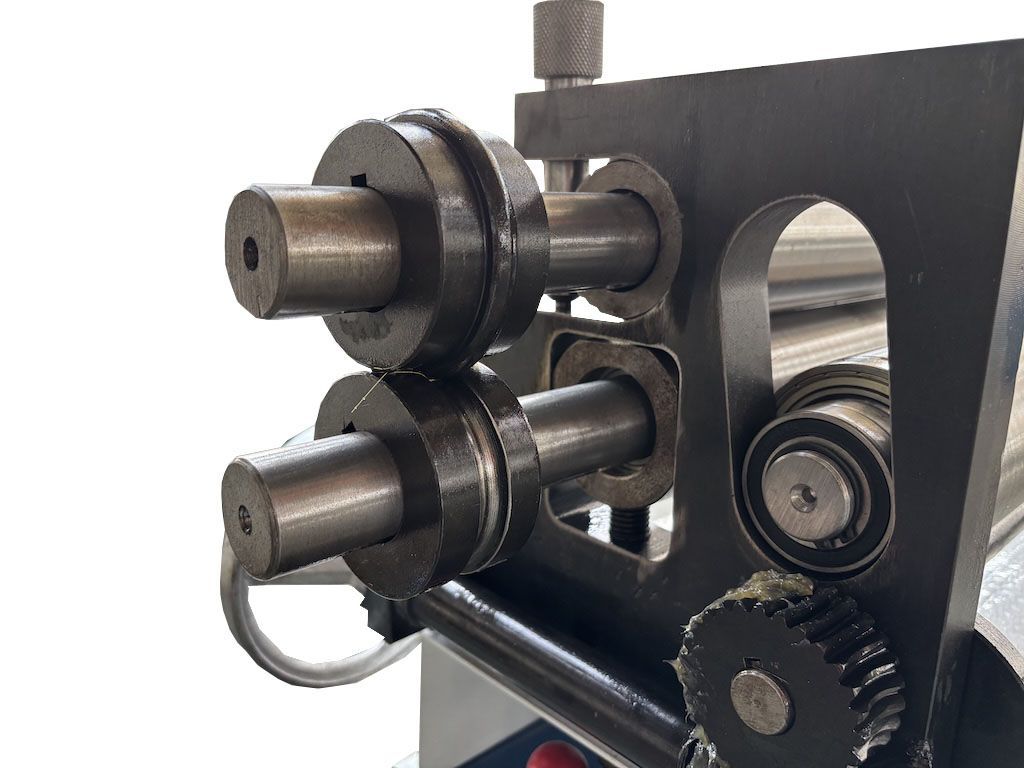

Валки — главные формообразующие элементы станка. Они изготавливаются из конструкционной или легированной стали, подвергаются механической обработке и, в зависимости от назначения, могут иметь дополнительное упрочнение рабочей поверхности.
В конструкции встречаются:
Диаметр валков влияет на минимальный радиус, который можно получить. Чем меньше диаметр, тем меньший радиус потенциально доступен, однако слишком малые валки увеличивают риск прогиба. Поэтому при выборе нельзя ориентироваться только на минимальный радиус — необходимо учитывать толщину листа, ширину заготовки и предел прочности материала.
Щеки удерживают торцы рабочих валков и размещают подшипниковые узлы, шестерни и механизмы привода. В некоторых конструкциях одна из щек выполнена съемной или имеет открывающийся сегмент.
Это позволяет извлечь готовую обечайку после завершения гибки. Для производства замкнутых цилиндров такая функция значительно сокращает время переналадки.
Прижим регулирует расстояние между валками и определяет усилие воздействия на лист. В ручных моделях используются винтовые механизмы, в электромеханических — винтовые, редукторные или комбинированные системы, а в гидравлических — гидроцилиндры.
Правый и левый прижимы должны перемещаться синхронно. Перекос верхнего валка приводит к следующим дефектам:
В зависимости от модели привод бывает:
В ручных вальцах оператор вращает рукоятку или маховик. В электромеханических моделях вращение передается от двигателя через редуктор и систему шестерен. Гидравлические станки используют силовые цилиндры для перемещения валков и рассчитаны на обработку более толстых заготовок.
Классифицировать оборудование можно по количеству валков, типу привода, назначению и способу управления. Один и тот же станок может одновременно относиться к нескольким категориям: например, быть трехвалковым, электромеханическим и оснащенным ЧПУ.
| Тип оборудования | Особенности конструкции | Основное применение |
|---|---|---|
| Двухвалковые вальцы | Два валка расположены один над другим | Простая гибка тонкого листа, небольшие объемы |
| Трехвалковые вальцы | Один верхний и два нижних либо боковых валка | Универсальная гибка цилиндров, конусов и овалов |
| Четырехвалковые вальцы | Два формообразующих и два прижимных валка | Серийное производство, высокая точность и производительность |
Двухвалковая схема отличается простой конструкцией и доступной стоимостью. Такие вальцы подходят для нерегулярной работы с тонколистовым металлом, изготовления желобов, небольших кожухов и простых цилиндрических элементов.
Ограничение конструкции — меньшая универсальность и более высокая зависимость результата от навыков оператора. Для крупного серийного производства двухвалковые модели обычно не выбирают.
Трехвалковые вальцы — наиболее распространенный вариант. Они позволяют выполнять гибку цилиндрических и конических деталей, а также формировать овальные заготовки.
В зависимости от расположения валков выделяют различные схемы:
Преимущество трехвалковой конструкции — универсальность. Именно в этой категории представлены ручные вальцы серии R и DRM, а также электромеханические и гидравлические модели, которые предлагает «Вентас».
Четырехвалковый станок вальцы для листового металла обеспечивает более точное позиционирование листа и сокращает количество вспомогательных операций. Нижний и верхний валки выполняют основную гибку, а боковые элементы фиксируют и направляют заготовку.
Основные преимущества:
Четырехвалковые станки применяют там, где важны производительность, стабильный радиус и минимальное участие оператора.

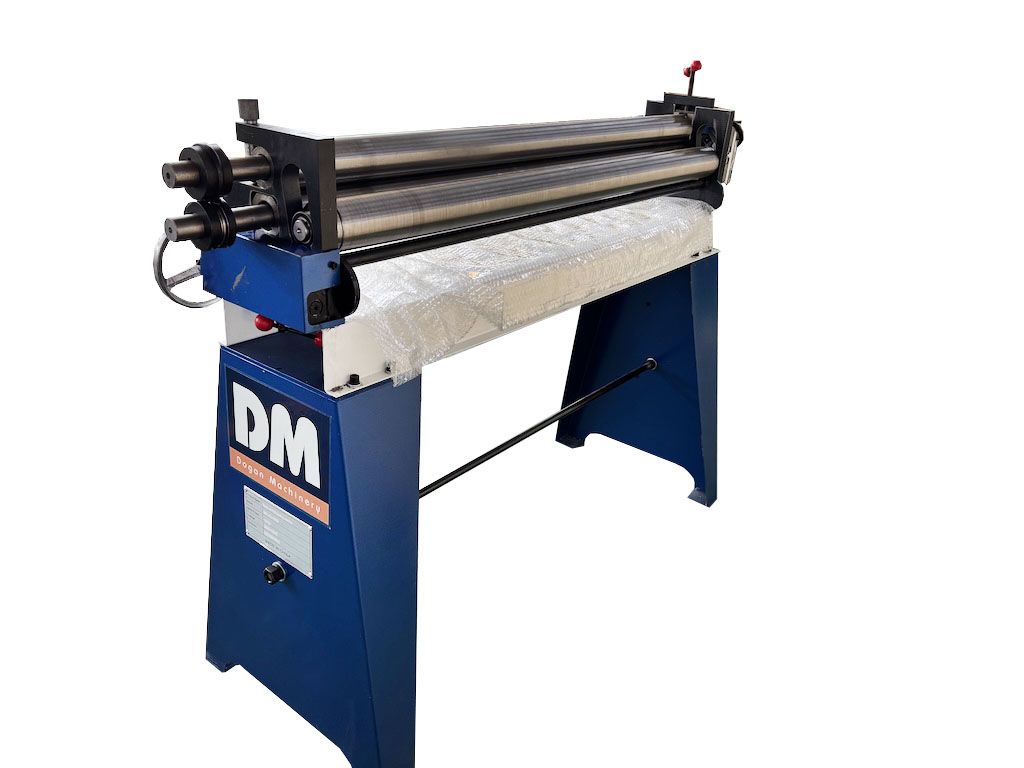

Ручной вальц для листового металла не требует подключения к электросети и может использоваться в небольшой мастерской, ремонтной зоне или на монтажной площадке.
Типичные задачи:
Для углеродистой стали ручные модели обычно выбирают при толщине до 1,5–2 мм, но фактический диапазон зависит от ширины листа, диаметра валков и конструкции станка.

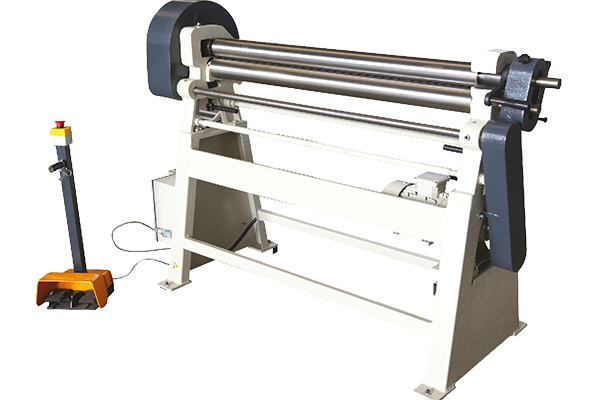

Электромеханическое оборудование оснащается электродвигателем и редуктором. Оператор задает положение валков и управляет направлением вращения, а прокатка выполняется с меньшими физическими затратами.
Электромеханический станок целесообразен, если необходимо:

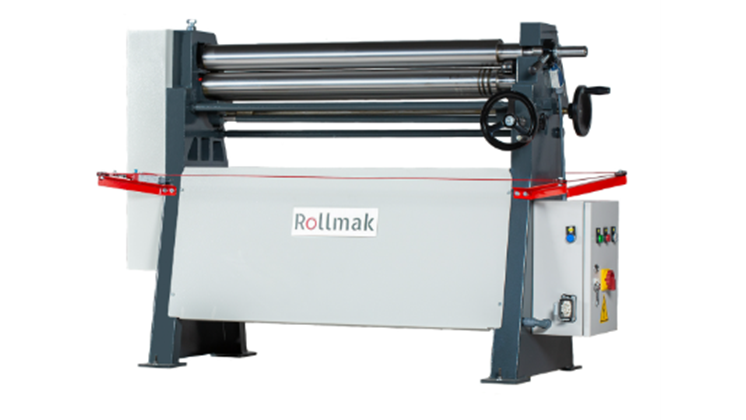

На сайте «Вентас» представлены трехвалковые электромеханические модели, включая оборудование RollMak.
Гидравлические вальцы для металла рассчитаны на высокие нагрузки и работу с толстолистовыми заготовками. Они применяются в тяжелом машиностроении, судостроении, производстве резервуаров, реакторов и крупных труб.
Преимущества гидравлического привода:
Недостатки — высокая стоимость, значительные габариты, необходимость регулярного обслуживания гидросистемы и подготовки фундамента.
Вальцы могут быть универсальными или специализированными. Универсальные модели работают с плоским листом и позволяют получать цилиндры, конусы и овалы. Специализированные станки имеют профилированные канавки, дополнительные направляющие или рабочий инструмент.
К отдельным группам относятся:
Важно не путать вальцы для листового металла с профилегибом. Вальцы формируют листовую заготовку между гладкими или специальными валками, а профилегиб предназначен преимущественно для изгиба сортового и профильного проката: труб, уголков, швеллеров и полос.
Рабочий цикл обычно включает следующие этапы:
При изготовлении цилиндра важно не пытаться получить окончательный радиус за один проход. Постепенная деформация снижает нагрузку на привод, уменьшает риск заломов и позволяет точнее контролировать геометрию.
Для конуса один край листа должен проходить больший путь, чем другой. Поэтому применяют асимметричную настройку валков, смещение заготовки или специальные режимы работы, предусмотренные конструкцией станка.
Оборудование востребовано в различных производственных направлениях:
| Отрасль | Примеры изделий |
|---|---|
| Вентиляция | Круглые воздуховоды, переходы, кожухи |
| Строительство | Водостоки, кровельные элементы, обечайки |
| Теплоизоляция | Кожухи теплотрасс и защитные оболочки труб |
| Машиностроение | Корпуса, цилиндрические детали и экраны |
| Химическая промышленность | Емкости, резервуары и технологические корпуса |
| Ремонтные мастерские | Единичные детали и восстановление элементов конструкций |
«Вентас» выделяет готовые решения для производства прямоугольных и круглых воздуховодов, систем дымоудаления и кожухов теплотрасс. Компания поставляет оборудование по России, предлагает консультации, пусконаладочные работы, обучение персонала и гарантию до 12 месяцев.
Выбор следует начинать не с бренда и цены, а с технологической задачи. Необходимо определить материал, толщину, ширину листа, минимальный радиус и планируемый объем производства.
Обратите внимание на:
Не стоит выбирать оборудование строго под предельный размер заготовки. Если производство предполагает регулярную работу с листом толщиной 2 мм, разумно рассматривать вальцы, рассчитанные на большую толщину.
Запас необходим из-за:
Для тонкого листа и небольших объемов подходят ручные модели. При серийном выпуске изделий рациональнее использовать электромеханические вальцы. Для толщин 4–8 мм и выше, крупных диаметров и высокой загрузки следует рассматривать гидравлические решения, предварительно согласовав расчет с поставщиком.
Чтобы сохранить точность и ресурс оборудования, соблюдайте несколько правил:
Особое внимание следует уделять безопасности. Рабочая зона валков должна иметь защитные ограждения, а оператор — использовать спецодежду, защитную обувь и средства защиты рук и глаз. Запрещено подавать лист в станок при снятых кожухах или пытаться извлечь заготовку во время движения валков.
Наиболее распространенная ошибка — ориентироваться только на максимальную толщину металла. Этот параметр всегда связан с рабочей шириной: станок может обрабатывать толстую заготовку на небольшой длине, но не справляться с листом той же толщины на максимальной ширине.
Другие ошибки:
Перед покупкой полезно предоставить поставщику чертеж детали, марку стали, толщину, ширину листа, минимальный радиус и планируемое количество изделий в смену. Специалисты «Вентас» подбирают оборудование под задачу, организуют демонстрацию в выставочном зале, доставку, установку и обучение персонала.
Для нерегулярной работы с тонколистовым металлом обычно подходят ручные трехвалковые вальцы. Они компактны, не требуют электропитания и позволяют изготавливать простые цилиндрические и конические детали.
Вальц для листового металла предназначен для формообразования плоских листовых заготовок. Профилегиб работает преимущественно с трубами, уголками, швеллерами и другими профилями.
Для серийного выпуска чаще выбирают электромеханические или гидравлические трехвалковые модели. Если требуется высокая повторяемость, минимальные плоские участки и автоматизация, целесообразно рассмотреть четырехвалковый станок с ЧПУ.
Да, но возможность зависит от конструкции станка. Для конусной гибки необходима независимая регулировка положения валков, возможность смещения листа или специальный режим, предусмотренный производителем.
Сопоставьте паспортные характеристики с фактической задачей: толщиной и маркой металла, рабочей шириной, минимальным диаметром, объемом производства и требуемой точностью. Оборудование должно иметь запас по нагрузке, а поставщик — обеспечивать сервис, обучение, пусконаладку и гарантийную поддержку.
