Как работает листогиб: конструкция и разновидности оборудования

Листогибочный станок (листогиб) — это оборудование для холодной гибки листового металла, которое формирует детали заданной конфигурации за счёт пластической деформации между пуансоном и матрицей. В статье разберём, как работает листогиб, из чего он состоит, какие бывают разновидности и как правильно работать на листогибочном станке — от ручных моделей до станков с ЧПУ.

Что такое листогиб и для чего он нужен

Листогибы используются для производства деталей из листового и рулонного металла без нагрева заготовки — методом холодной гибки. Оборудование позволяет получать изделия с точными углами изгиба: от простых уголков и коробов до сложных фасонных профилей.

Основные сферы применения:

• производство вентиляционных систем, воздуховодов, дымоходов и кабельных кожухов;
• изготовление кровельных и фасадных элементов, доборных деталей;
• машиностроение (корпуса, топливные баки, балки, конструкционные элементы);
• строительство и монтаж металлоконструкций;
• мебельное производство и изготовление бытовой техники.

На сайте ventas-stanki.ru листогибы представлены в отдельном каталоге как одно из ключевых направлений металлообрабатывающего оборудования для производства воздуховодов и смежных задач.

Листогиб: конструкция и основные узлы

Понимание того, как работает листогиб, начинается с его устройства. Конструкция может отличаться в зависимости от типа привода, но базовые элементы одинаковы.

Основные компоненты листогибочного станка

• Рама (станина) — несущее основание, на котором крепятся все узлы; обеспечивает жёсткость и стабильность при гибке.
• Рабочий стол (основная балка) — поверхность для размещения матрицы и заготовки; часто имеет направляющие и упоры для позиционирования листа.
• Прижимная (зажимная) балка — фиксирует лист перед гибкой, предотвращая его смещение.
• Гибочная (поворотная) балка / пуансон — рабочий инструмент, который опускается и формирует изгиб, прижимая металл к матрице.
• Матрица — нижний гибочный инструмент, в который вдавливается лист; форма матрицы определяет профиль гиба.
• Привод — создаёт усилие для движения гибочной балки; бывает ручным, электромеханическим, гидравлическим, пневматическим или электромагнитным.
• Система управления — от простой педали/кнопки до ЧПУ с программируемыми параметрами гибки.
• Регулировочные механизмы — задние упоры, ограничители угла, калибровочные шкалы.
• Защитные элементы — ограждения, датчики, блокировки для безопасности оператора.

Как работает листогиб: принцип действия

Принцип работы листогиба основан на холодной пластической деформации металла под действием усилия, приложенного в зоне изгиба.

Типовой цикл гибки:

1. Позиционирование заготовки. Лист укладывается на рабочий стол, выравнивается по направляющим и задним упорам.
2. Фиксация. Прижимная балка опускается и надёжно зажимает лист.
3. Гибка. Гибочная балка с пуансоном опускается (вручную или приводом), металл прижимается к матрице и деформируется до заданного угла.
4. Возврат и извлечение. Балка поднимается, прижим освобождается, готовая деталь снимается со стола.

На станках с ЧПУ процесс автоматизирован: контроллер управляет гидравликой/сервоприводами, задним упором и глубиной хода пуансона, обеспечивая повторяемость и высокую точность.

Разновидности листогибочного оборудования

Классификация идёт в первую очередь по типу привода и степени автоматизации.

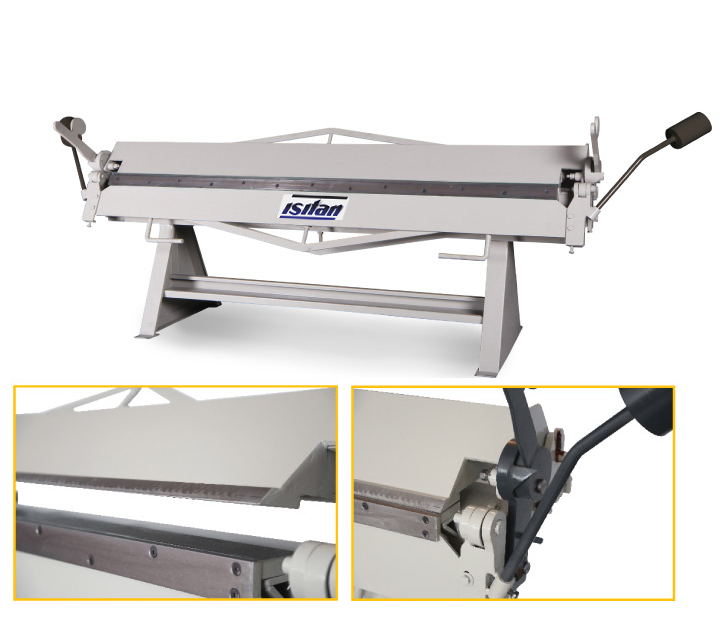

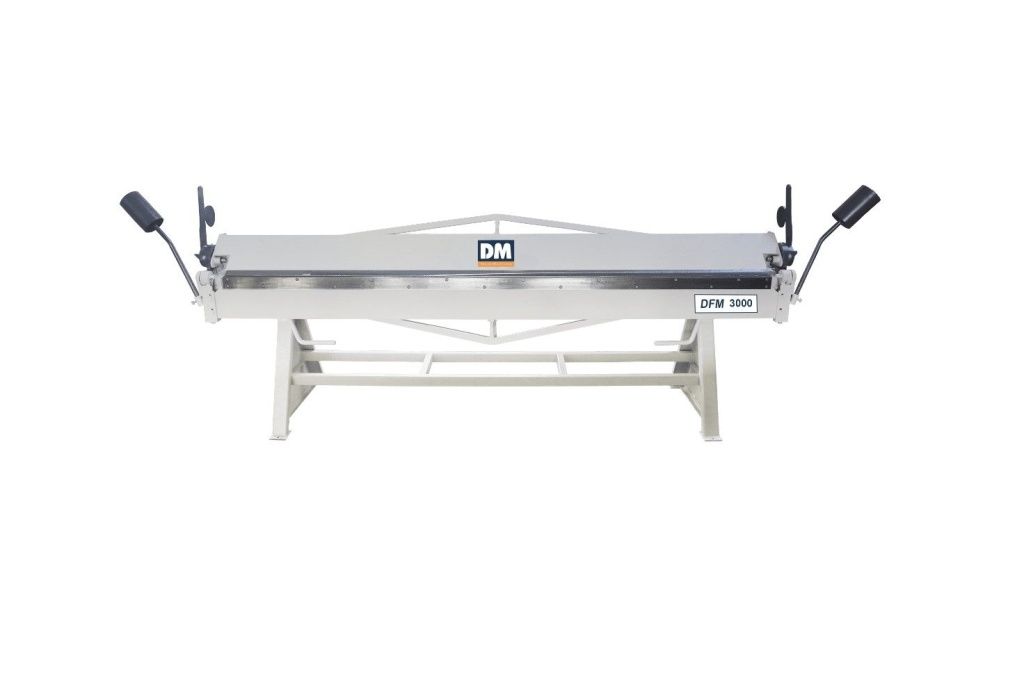

Ручные листогибы

Как работает ручной листогиб: оператор вручную опускает гибочную балку с помощью рычага, создавая усилие для гибки.

Особенности:

• толщина металла: до 1,5 мм (сегментные с пневмокомпенсатором — до 2,5 мм);
• не требуют подключения к электросети;
• подходят для мелкосерийного производства, кровельных работ, воздуховодов;
• максимальный угол гиба — до 155° (обычные), до 135° (сегментные).

Где уместны: небольшие мастерские, монтаж на объекте, ремонтные работы, штучные изделия.

На ventas-stanki.ru представлены, например, ручные листогибы CКM-02 — типичное решение для работы с тонколистовым металлом в условиях небольшого производства.

Сегментные листогибы

Это подвид ручных/полуавтоматических станков, у которых гибочная балка состоит из сменных сегментов разной формы.

Преимущества:

• быстрая перенастройка под разные профили;
• возможность гибки коробов с бортами и сложным рельефом;
• простота эксплуатации и обслуживания.

Ограничения: как и у ручных — по толщине металла и углу гиба.

Электромеханические листогибы

В таких станках усилие создаёт электродвигатель через механическую передачу.

Характеристики:

• толщина металла: 3–4 мм (в некоторых моделях до 6–8 мм);
• высокая производительность, стабильность хода;
• часто оснащаются ЧПУ и сменным инструментом.
• угол гиба — до 140° и более.

Применение: серийное производство деталей средней сложности, корпусов, каркасов, элементов вентиляции.

Гидравлические листогибочные прессы

Привод — гидравлическая станция, которая обеспечивает большое и плавное усилие.

Особенности:

• работают с толстыми и жёсткими листами (от 5 до 20 мм и более, в зависимости от модели);
• высокая точность и повторяемость гиба;
• часто имеют ЧПУ, систему компенсации прогиба, автоматические задние упоры.
• могут дополнительно выполнять отрезку (в комбинированных линиях).

Где применяются: крупносерийное производство, тяжёлое машиностроение, судостроение, строительство крупных металлоконструкций.

Пневматические и электромагнитные листогибы

Пневматические используют сжатый воздух. Подходят для тонкого и среднего металла (до ~6 мм), компактны, дешевле гидравлики, но требуют компрессора и уступают в мощности.

Электромагнитные создают усилие за счёт магнитного поля, без прямого механического контакта пуансона с листом. Обеспечивают высокую скорость и точность, но ограничены по толщине и твёрдости материала.

Сравнительная таблица типов листогибов

Как работать на листогибочном станке: пошаговая инструкция

Чтобы понять, как работать на листогибочном станке, разберём универсальный алгоритм, применимый к большинству моделей.

1. Подготовка оборудования и рабочего места

• Проверьте станок: отсутствие видимых повреждений, исправность ограждений, датчиков, креплений.
• Убедитесь, что инструмент (пуансон и матрица) соответствует толщине и типу металла.
• Очистите рабочий стол от стружки, пыли, посторонних предметов.
• При необходимости закрепите станок на фундаменте/полу анкерными болтами.

2. Подготовка материала

• Очистите лист от ржавчины, грязи, масляных пятен.
• Разметьте линии реза и гибки; помните: сначала резка, потом гибка.
• Для больших листов используйте роликовые опоры или работайте вдвоём.

3. Настройка параметров гибки

• Выберите пуансон и матрицу под требуемый радиус и угол.
• Настройте усилие и глубину хода (для гидравлики — по таблице станка с учётом материала и раскрытия матрицы).
• На станках с ЧПУ введите программу: угол, глубину, позицию заднего упора.
• Проверьте калибровку на тестовой заготовке.

4. Фиксация заготовки

• Уложите лист на стол, выровняйте по упорам и направляющим.
• Опустите прижимную балку, надёжно зафиксируйте заготовку.

5. Выполнение гибки

• Плавно опустите гибочную балку (рычагом, педалью, кнопкой или автоматически).
• Для острых углов на ручных станках делайте гибку в два прохода, чтобы избежать деформации.
• Контролируйте угол в процессе, при необходимости корректируйте настройки.

6. Контроль и извлечение детали

• Поднимите балку, освободите прижим.
• Снимите деталь, проверьте угол угломером/шаблоном.
• При отклонениях — откорректируйте угол, усилие, позицию упора и повторите.

7. Завершение работы и обслуживание

• Очистите рабочее место, удалите стружку и пыль.
• При необходимости смажьте подвижные части по регламенту.
• Зафиксируйте в журнале параметры и замечания для следующих партий.

Как работать роликовый листогиб

Роликовый листогиб (часто в составе линий для воздуховодов или как отдельный узел) формирует изгиб за счёт вращения роликов, которые последовательно деформируют лист.

Как работает роликовый листогиб:

• Лист подаётся между роликами, которые настроены на определённый радиус и угол.
• При прохождении через роликовую группу металл получает плавный изгиб без резкой локальной деформации.
• Регулировка зазора и давления роликов позволяет менять радиус гиба под разные задачи.

Такие решения часто используются в линиях производства прямоугольных и круглых воздуховодов, где важна высокая скорость и повторяемость.

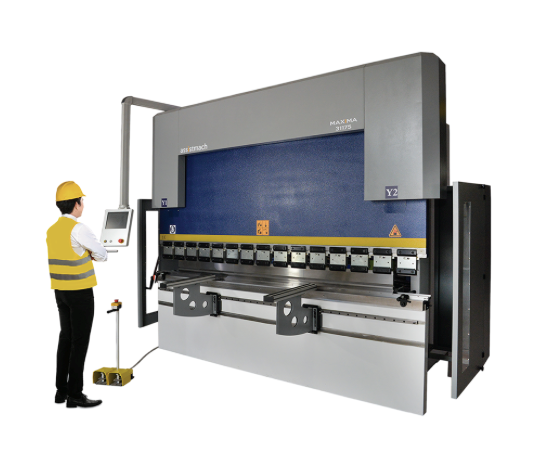

Листогибочный станок с ЧПУ: как работает

Листогибочный станок с ЧПУ — это гибочный пресс, где процесс деформации управляется числовой программой.

Как работает листогибочный станок с ЧПУ:

• Оператор загружает программу с параметрами гиба (угол, глубина, последовательность, позиции упоров).
• Задний упор автоматически позиционирует лист под каждый гиб.
• ЧПУ управляет гидравликой/сервоприводами: контролирует скорость, усилие, глубину входа пуансона в матрицу.
• Датчики и системы обратной связи следят за положением траверсы и компенсируют отклонения.

Преимущества ЧПУ:

• высокая повторяемость и точность;
• возможность гибки сложных многогибовых деталей по одной программе;
• снижение влияния человеческого фактора и ускорение переналадки.

Как научиться работать на листогибе: практические советы

Чтобы научиться работать на листогибе, важно сочетать теорию с практикой.

Рекомендации:

• Изучите руководство по эксплуатации конкретной модели и инструкцию по безопасности.
• Начните с простых гибов на тонком металле, постепенно увеличивая сложность и толщину.
• Освойте расчёт припуска на изгиб и влияние упругого возврата на итоговый угол.
• Тренируйтесь на тестовых образцах, ведите журнал настроек для разных материалов и толщин.
• Используйте обучающие видео как работает листогиб, чтобы визуально понять цикл работы станка.
• На производстве — пройдите инструктаж у опытного оператора или сервисного инженера.

Техника безопасности при работе на листогибе

Работа на листогибочном станке связана с движущимися частями и острыми кромками металла, поэтому безопасность — приоритет.

Основные правила:

• Используйте СИЗ: защитные очки, перчатки (при резке), закрытую устойчивую обувь.
• Не допускайте попадания рук в зону движения пуансона и прижима; используйте ограждения и датчики.
• Не превышайте заявленные производителем параметры по толщине и типу металла.
• Не вносите самовольные изменения в конструкцию и систему управления.
• При обнаружении неисправностей — остановите станок и вызовите специалиста.
