Гильотинные ножницы для резки металла: виды, характеристики, как выбрать

Для точной и качественной резки металлических заготовок используются гильотинные ножницы. В зависимости от типа привода и области применения они бывают ручными, электромеханическими и гидравлическими. В этой статье мы рассмотрим особенности каждого вида, их конструкцию, ключевые характеристики и рекомендации по выбору оборудования для различных производственных задач.

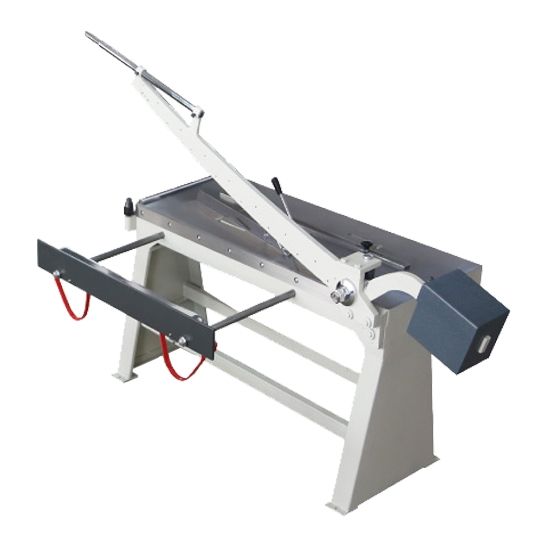

Ручные сабельные гильотины

Это оборудование для резки металла, в котором режущий элемент, имеющий форму сабли, приводится в действие мускульной силой оператора. Такие гильотинные ножницы используются при единичном или мелкосерийном производстве. Оборудование эффективно работает с тонколистовым материалом толщиной не выше 1,5 мм в рулонах, листах или штрипсах, изготовленных из стали или цветных сплавов. Гильотина дает высокую точность реза без деформации и повреждения лицевой поверхности заготовки. Это преимущество наиболее важно, если она покрыта краской или полимерным материалом.

Конструкция ручной гильотины

Основой станка служит жесткая сварная станина, на которой располагаются все узлы оборудования. Она включает в себя металлический стол, снабженный режущим рычагом и прижимным механизмом, который предотвращает проскальзывание листового материала при разрезании. Линейка стола открытой конструкции может быть настроена для получения скошенных разрезов с помощью угловой шкалы. Режущий нож сабельного типа изготовлен из износостойких инструментальных сплавов. Его конструкция позволяет производить резку заготовок без ограничения по длине. Конфигурация снижает сопротивление при внедрении в материал, создавая рез без деформаций. Чтобы облегчить работу оператора, режущий рычаг снабжен противовесом.

Особенности

Гильотинные ножницы различаются размерами стола:

• модели KM-13L, KM-13, GYT-01 предназначены для работы с заготовками длиной до 1350 мм;
• ножницы DGM 1300 обеспечивают резку деталей габаритами до 1300 мм;
• DGM 1050 — до 1050 мм.

Стол может быть выполнен из стали или чугуна, что определяет вес оборудования, который составляет 350 или 510 кг соответственно.

Качество реза зависит от типа сплава и надежности ножей. В модели DGM 1300 лезвия марки Böhler изготовлены из платинового металла. Их характеризует длительный срок службы.

Главные достоинства ручных гильотинных ножниц — доступная стоимость, простота обслуживания и ремонта при обеспечении высокого качества реза.

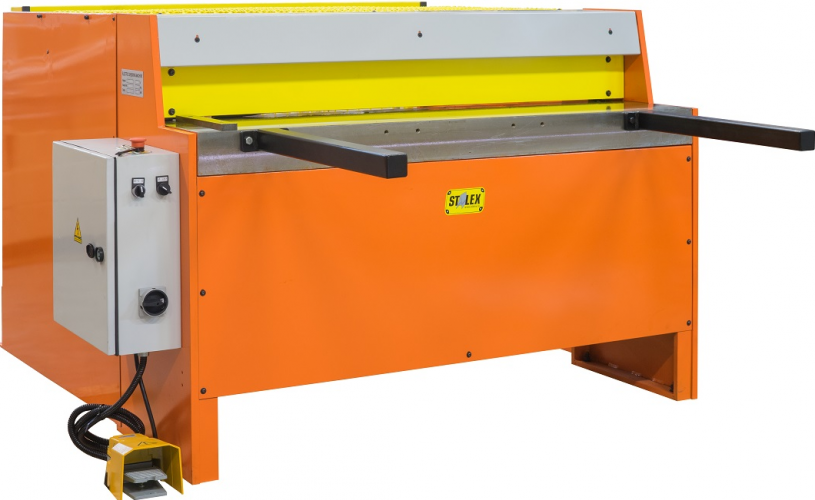

Электромеханические гильотины

Оборудование предназначено для высокопроизводительной рубки листовых металлических заготовок, профильных элементов (прутков или уголков), а также изделий с лакокрасочным покрытием без его повреждения. Данные агрегаты находят применение в мелкосерийном, серийном и массовом производстве. Приводом оборудования служит электродвигатель, работающий в паре с редуктором. Электромеханические гильотины отличаются компактностью и простотой в эксплуатации. Конечные изделия характеризуются высоким качеством реза — без заусенцев и дефектов на поверхности в зоне обработки.

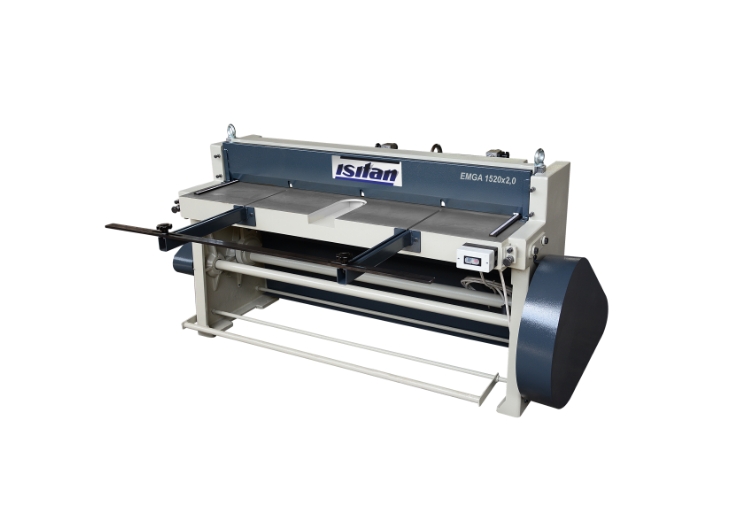

Электромеханические ножницы EMGA

Модели этой серии выделяются прочной чугунной станиной и основанием, а также бесшумной муфтой сцепления и усиленным маховиком. Оборудование оснащено механическим прижимом листа и четырехгранными режущими ножами, изготовленными из высокопрочной стали марки 2379. Легкость выставления зазора между лезвиями, регулируемый задний упор для обработки узких и коротких деталей, настраиваемая станина для обеспечения перпендикулярного реза, а также передние упоры с возможностью регулировки для угловой резки максимально упрощают подготовку гильотины к работе. Педальное управление для одинарного или многократного реза обеспечивает удобство рубки заготовок.

Рабочая длина данных ножниц варьируется от 1300 мм при толщине обрабатываемого металла 2,5 мм до 1500 мм для листа 2 мм.

Электромеханические гильотины редукторные серии ERGM

Данное оборудование оптимально подходит для раскроя листового металла толщиной до 2,5 мм, при этом рабочая длина не превышает 1320 мм. К его особенностям можно отнести:

• прочную чугунную раму и основание;
• стальной стол;
• регулируемую верхнюю раму;
• бесшумный редуктор;
• цифровой счетчик количества резов.

Для надежного зажима заготовки применяется фиксатор с эксцентриковыми рычагами. Высокое качество реза обеспечивается четырехсторонними лезвиями, выполненными из высококачественной высокопрочной стали марки 2379, с удобной системой настройки зазоров, а также настраиваемой рамой для обеспечения перпендикулярного реза. Для расширения функциональности станка используются регулируемый задний упор для узких и коротких деталей и передние упоры, позволяющие обрабатывать широкоформатные изделия.

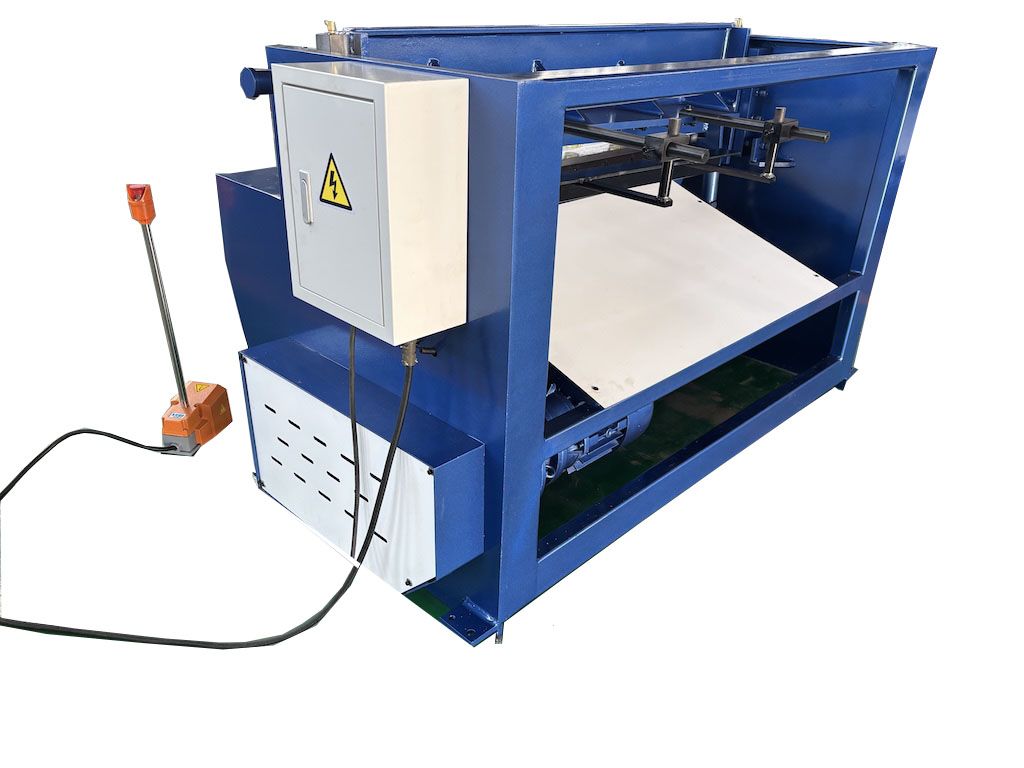

Электромеханические гильотинные ножницы Q11

Эта модель оснащена электрическим приводом и эффективно подходит для раскроя металлических листов толщиной до 3 мм. При этом максимальная рабочая длина гильотины составляет 1250 мм. Настройка рабочего режима станка осуществляется посредством графической системы управления с сенсорным экраном, обеспечивая удобство и точность управления.

Преимущества данной техники:

• задняя защита с функцией блокировки, обеспечивающая безопасность рабочего процесса;
• прижимные устройства с роликами, гарантирующие надежную фиксацию обрабатываемого материала;
• пневматический приемник листов, облегчающий подачу материала в зону обработки;
• двухсторонние режущие лезвия ножниц, увеличивающие срок службы инструмента;
• автоматический подаватель с возможностью ручной тонкой настройки для точного позиционирования материала;
• подсветка линии отреза, повышающая точность резки;
• переносной ножной переключатель с напряжением 24 В, обеспечивающий удобство управления станком.

Гидравлические гильотины

Предназначенные для серийного и массового производства, такие ножницы идеальны для обработки заготовок значительной толщины. Их привод основан на сочетании гидронасоса и электродвигателя.

Гидравлическая система выдает значительную мощность, позволяя этим машинам эффективно справляться с толстым металлопрокатом и большими объемами работ. Равномерное движение ножа обеспечивает высочайшее качество реза без неровностей и заусенцев. Благодаря плавному усилию на протяжении всего процесса, достигается гладкая и ровная поверхность среза.

Эти гильотины могут быть укомплектованы системой ЧПУ для автоматизации производственных циклов. Интегрированные станки превосходно работают в составе автоматизированных производственных линий.

Мы предлагаем гидравлические гильотинные ножницы с ЧПУ ASSISTMACH серии S-CUT. Их особенности:

• имеется качающаяся верхняя ножевая балка;
• модели с рабочей длиной от 2100 мм до 6400 мм могут рубить стальные листы толщиной до 20 мм;
• верхний нож является поворотным с 2 режущими кромками, нижний — поворотным с 4 режущими кромками;
• система ЧПУ обеспечивает автоматическую настройку зазоров, углов, а также возможность программирования хода балки;
• во время реза лист надежно фиксируется специальными прижимными механизмами;
• для обеспечения безопасности оператора на станке предусмотрено ограждение рабочей зоны;
• передние поддерживающие элементы и интегрированные шарики в столе облегчают перемещение листа работником.

Для удобства управления гильотина оснащена большим, ярким и контрастным сенсорным дисплеем с интуитивно понятным и удобным интерфейсом.

Сравнение видов гильотинных ножниц

При выборе гильотины для резки металла важно учитывать ключевые характеристики оборудования: тип привода, максимальную толщину обрабатываемого материала, длину реза и сферу применения. Ручные сабельные гильотины подходят для небольших объёмов работ, электромеханические модели обеспечивают высокую точность и производительность, а гидравлические машины предназначены для массового производства и работы с толстым металлом.

В таблице ниже представлены основные различия между этими видами гильотинных ножниц:

Как выбрать гильотинные ножницы: ключевые критерии и рекомендации

Подбор оборудования для резки металла требует тщательного анализа ряда ключевых характеристик, определяющих его эффективность и соответствие задачам производства. К этим параметрам относятся:

• производительность;
• длина и ширина реза;
• толщина обрабатываемого материала.

Для единичного производства или изготовления небольших партий изделий разумным выбором станут ручные гильотинные ножницы. Подобные устройства отличаются невысокой стоимостью, хорошо справляются с резкой тонколистового металла, и, что немаловажно, могут использоваться в условиях отсутствия электроснабжения.

В технических спецификациях гильотин, как правило, указывается предельная толщина обрабатываемого материала для стали. При работе с более твердыми или мягкими металлами и сплавами данное значение может изменяться. Иногда вместо допустимой толщины металла указывается максимальное усилие, которое способно развить оборудование. Этот показатель не должен быть ниже прочности обрабатываемого материала на разрыв.

Для мелко-, средне- и крупносерийного производства рекомендуется выбирать электромеханические или гидравлические гильотины. Данные модели обеспечивают повышенную скорость резки и позволяют обрабатывать металл большей толщины. Производительность гильотинных ножниц определяется количеством ходов верхней планки за единицу времени.

Также следует принимать во внимание размеры обрабатываемой заготовки, которые должны соответствовать параметрам планируемых изделий. В случае, когда станок будет интегрирован в автоматизированную производственную линию, необходимо предварительно удостовериться в его совместимости по параметрам с прочими элементами. Немаловажным фактором является наличие и функциональность блока ЧПУ.
